PistenBully ピステンブーリー

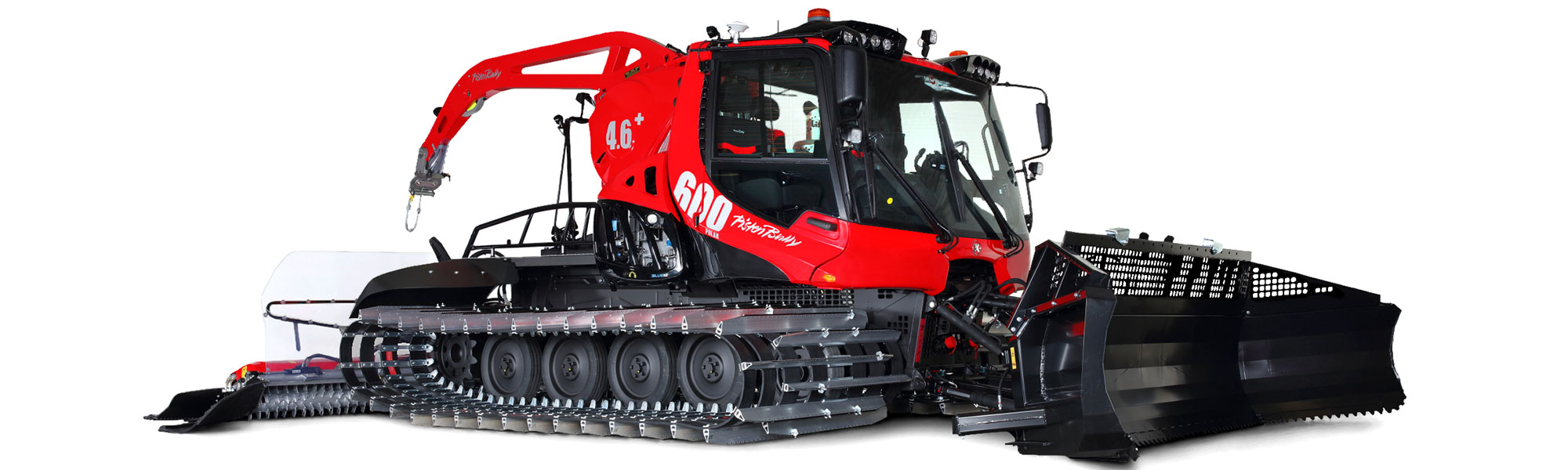

PistenBully 600 W ピステンブーリー 600 ウインチ PistenBully 600 Series

ピステンブーリー伝統のターンテーブル型キャプスタンウインチの基本構造はそのままに、新しく設計された張力4.6トンのウインチは、スマートウインチコントロール(自動張力調整機能)など新しい機能を満載。より高度な要求に余裕をもって応えます。

仕様・装備

新設計 4.6トン ウインチ

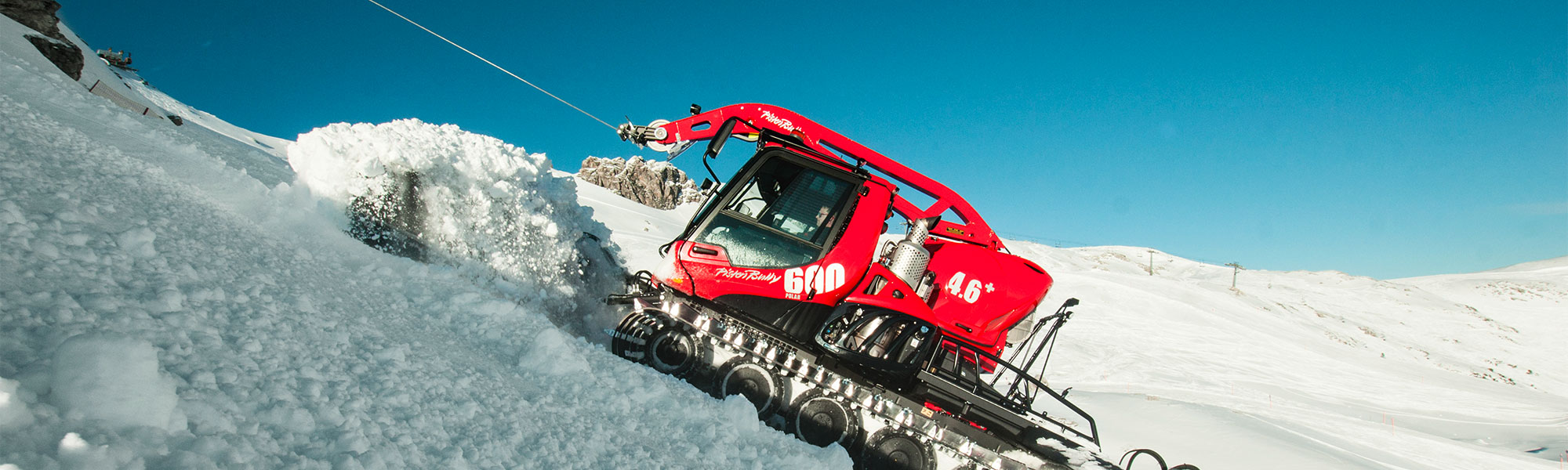

張力4.6トンのキャプスタンウインチはドライブプーリーが常に高い張力と最適なケーブルスピードを安定的に発揮。ドラムに巻かれているウインチケーブルの巻き径の変化による影響を受けることがなく、高速、高張力作業時も高い安全性を保ちます。ウインチ作業時も車両の旋回方向に制限を与えないターンテーブル型のメリットもそのまま引き継いでいます。オプションで長さ1,400mのウインチケーブルも用意されています。

スマートウインチ・コントロール

ウインチケーブルの張力を自動制御する新開発のスマートウインチ。オートモードでは走行速度に合わせてウインチの張力を自動的に増減し、ケーブルの速度と車両の速度を一致させます。必要に応じて手動で任意の張力に調整することも可能。ウインチケーブルの摩耗と損傷を最小限にし、オペレーターの疲労も軽減します。

アクティブウィンチ

アクティブウインチ機能は、車両の進行方向とロープ張力の方向が異なる場合に、車両の操舵角にあわせて自動的にウインチブームを旋回させ、車両の進行方向をストレスなく維持するシステムです。

主要諸元

  • EUステージV 基準に適合したクリーンな461馬力(339kW)6気筒ディーゼルエンジン
  • パワーウエイトレシオの改善により優れた登坂能力を発揮
  • ジョイスティックは比例制御によりフロントブレード4系統をすばやく直感的に同時操作することが可能
  • マン・マシン・インターフェイス”iターミナル”の10インチディスプレイが車両の状態をカラー表示
  • シート、ステアリング、スイッチパネルとジョイスティックは人間工学に基づきひとつのユニットとしてデザインされています
  • スロープトレーサー、オートトレーサー、スマートウインチなどのアシストシステムが完ぺきなゲレンデ整備をサポート
  • 強化されたシャシと4本のトーションバーで構成されたランニングアクスルにより卓越した雪押し能力を発揮
  • キセノンヘッドライトと前後作業灯(キセノン/ハロゲン)により広範囲の視界を確保

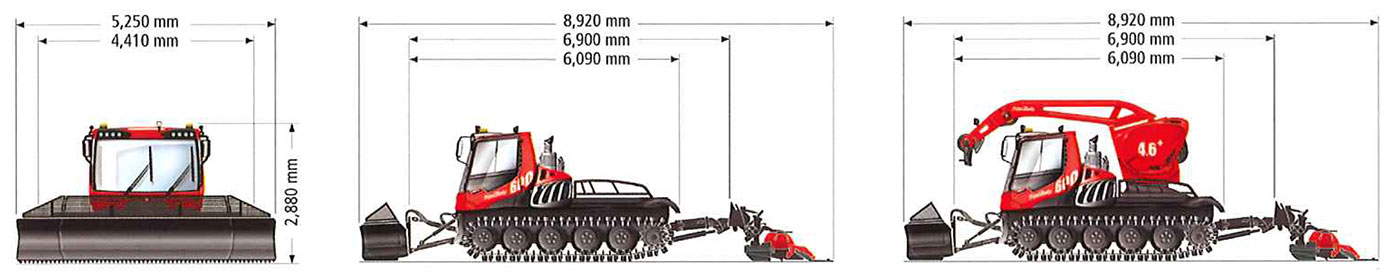

寸法
    600 / 600W
全幅 履帯除く 2,500 mm
コンビプラス 1,650 mm 装着時 4,210 mm
スチールトラック 1,650 mm 装着時 4,210 mm
Xトラック 975 mm 装着時 3,150mm
アルペン フレックスティラー装着時 5,480 mm
アルペンフレックスティラー コンフォート
(油圧サイドフラップ付)装着時
5,480-5,860 mm
ブレード ウィング オープン時 5,250 mm
ウイング クローズ時 4,410 mm
高さ 1,170 mm
全高 キャビン高さ 2,880 mm
ウインチ搭載時 3,280 mm
キャビンチルト時 3,360 mm
最低地上高 350 mm
全長 前後作業機含む 8,920 mm
荷台 全長 1,890 mm
全幅 1,920 mm
推奨格納庫寸法 全長 11,000 mm
全幅 6,000 mm
高さ 3,500 mm
ウインチ装置
  600W
ワイヤーロープ 最大張力(無段変速) 45 kN / 4.6t
ワイヤーロープ 直径 11 mm
ワイヤーロープ 全長 1,050 m
ワイヤーロープ 有効長 1,000 m
ワイヤーロープ 破断荷重 128 kN / 13.1 t
重量(ワイヤーロープ含む) 2,110 kg
重量
    600 600W
車両重量 プッシュフレーム
履帯除く
6,520 kg 8,930 kg
履帯重量 Xトラック 975 mm 1,280 kg 1,280 kg
コンビプラス 1,650 mm 2,030 kg 2,030 kg
スチールトラック 1,650 mm 2,500 kg 2,500 kg
車両重量 コンビプラス
前後作業機装着時
10,780 kg 13,190 kg
最大許容荷重 13,500kg 14,500 kg
荷台許容荷重 1,500 kg 2,500 kg
パワーウェイトレシオ 31.79 kg / KW 38.89 kg / KW

(※1)車両重量は仕様により異なることがございます。

キャビン
ヒーターシステム 温度自動調節機能付ヒーター
運転席 エアサスペンション、マルチ調節機能、ベンチレーション、ヒーター付
作業機制御系統 ジョイスティック(4系統同時操作)、アームレスト一体型iターミナル
ウインドーヒーター ウインドシールド、リアガラス、左右ドアガラス
サイドミラー ヒーター付電動ミラー
フロントワイパー クーラント循環式ヒーター、ウインドウォッシャー(ウインチ車両)
電気系統
電圧 24 V
オルタネーター 24 V / 180 A
バッテリー 2 x 12 V / 152 Ah
コールドスタート出力 1,130 A
ライティングシステム
フロント ヘッドライト(キセノン4灯)、作業灯(キセノン2灯、ハロゲン2灯)
リア 作業灯(キセノン2灯、ハロゲン2灯)
サイド 作業灯LED 2灯
ルーフトップ スポットライト LED

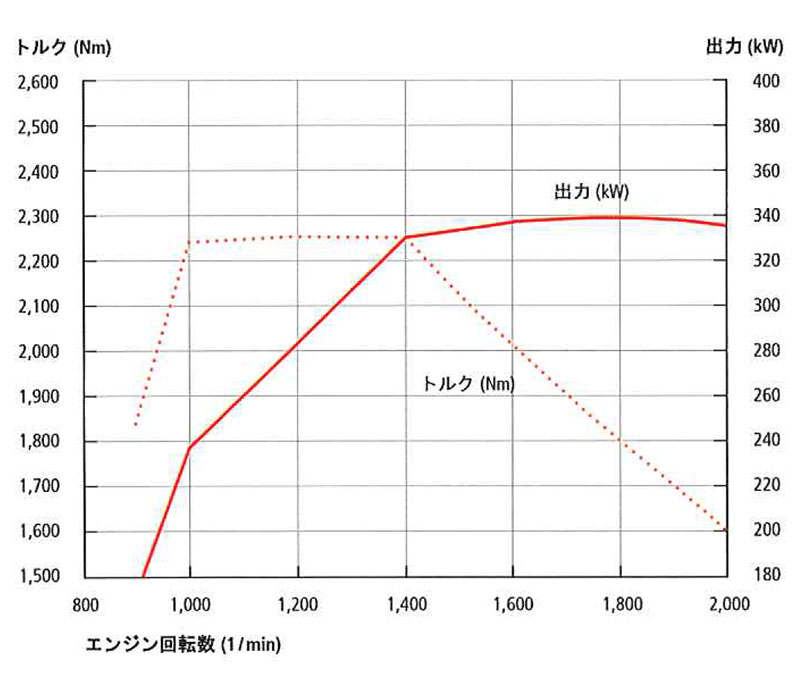

エンジン
型式 Cummins X 12
気筒数 6
排気量 11.80 L / 11,800 ccm
出力(ECE) 339 kW / 461 PS
排ガスクリア基準 Tier 4f / EU Stage V
最大トルク 2,250 Nm / 1,200 rpm
燃料タンク容量 300L
DEFタンク容量(AdBlue®) 38 L
燃料消費量 19.5 L/h~(※2)
走行用ポンプ容量 175 ccm
走行用モーター容量 125 ccm
ティラー用ポンプ容量 105 ccm

(※2)燃料消費量は使用条件等より変わります。

画像

作業機
オールウェイブレード 降雪機搬送用ブラケット付
アルペンフレックス
ティラー
センターロック(手動)、LEDライト付
アルペンフレックス
ティラー コンフォート
油圧サイドフラップ、油圧センターロック、LEDライト付
性能
  600 600W
走行速度 0-23 km / h、無段変速 0 – 20 km / h、無段変速
走行速度 ウインチ作業時   0 – 17 km / h
登坂能力 最大 100%
旋回角度 超信地旋回
オプション
2レバーステアリング
作動油プレヒーター
フロント作業機用油圧装置(technical set)
冷却水ヒーター
オートエアコン
リアカメラ(ウインチ車両は標準装備)
サウンドパッケージ(サブウーハー/ブースター)
SNOWsat(V1 / V3)
チャージ圧バイパスコールドスタート補助
トレーラーヒッチ
ウインチワイヤーロープ 1,400 m

●主要諸元は予告なく変更される場合があります。
