PistenBully 400 W ピステンブーリー 400 ウインチ PistenBully 400 Series

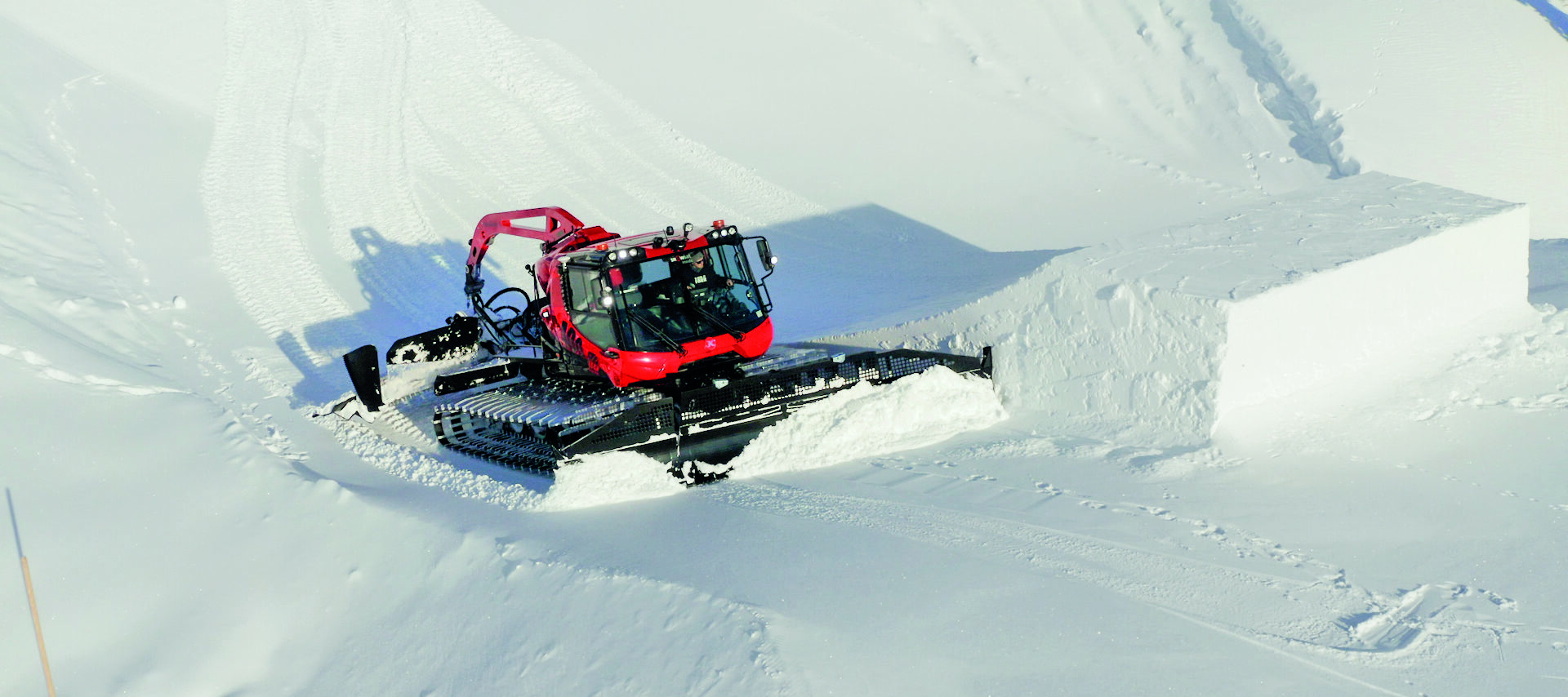

急斜面での圧雪作業や雪の移動作業では、ウインチを搭載したピステンブーリー400Wが大活躍。最大張力4.0トンのターンテーブル型ウインチが効率的で安全な作業をバックアップします。

仕様・装備

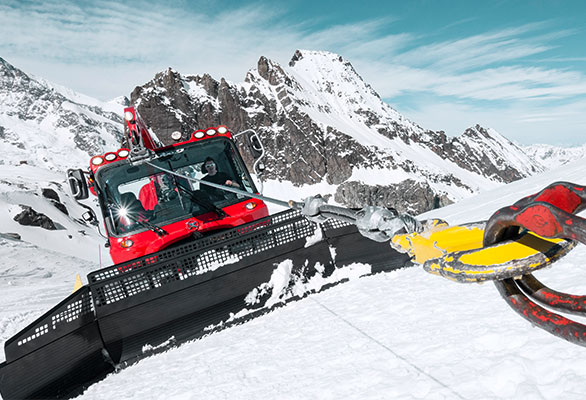

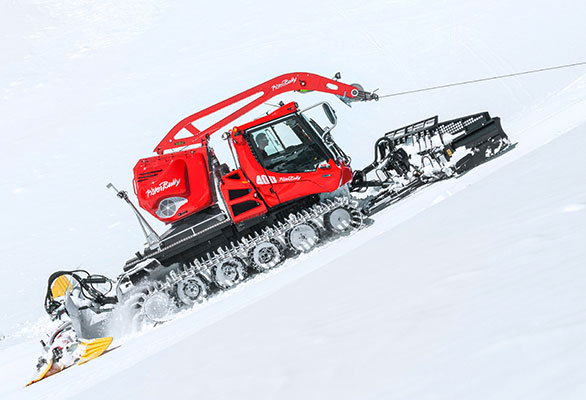

ターンテーブル型キャプスタンウインチ

ピステンブーリー400Wのウインチは、2つのキャプスタンプーリーでロープをしっかりとホールドして張力をコントロールするので、巻取りドラム本体には大きな張力がかからず、ロープの乱巻きが生じにくい構造です。また、ウインチブームだけでなくウインチ装置ごと方向を変えるターンテーブル構造により旋回時のロープのねじれを防止。作業時には左右どちらの方向にでも、ロープに負担をかけることなく自由にターンすることができます。

アクティブウインチ機能

アクティブウインチ機能は、ステアリングの操舵角とマシンの進行方向にあわせてウインチ装置を自動的に最適な方向に旋回させるので、アンカーポジションの制約を受けずにストレスなく作業を行うことを可能にします。

主要諸元

エンジン
  400 / 400Park |400 W
型式 Cummins QSL9 Tier4f
気筒数 6
排気量 8.9 L / 8,900 ccm
出力 (ECE) 298 kW / 400 hp
排ガスクリア基準 EPA Tier4f / EU Stage IV
最大トルク 1,627 Nm / 1,500 rpm
燃料タンク量 260 L
燃料消費量 19L/h~ (※1)
走行用ポンプ容量 140 ccm

(※1) 燃料消費量は使用条件等によって変わります

性能
  400 / 400Park 400 W
走行速度 0 – 21 km/h
無段変速
0 – 19 km/h
無段変速
走行速度
ウインチ作業時
  0 – 17 km/h
登坂能力 最大 100 %
旋回角度 超信地旋回
電気系統
  400 / 400Park |400 W
電圧 24 V
オルタネーター 24 V / 140 A
バッテリー 2 x 12 V / 135 Ah
コールドスタート出力 900 A
灯火系統
  400 / 400Park |400 W
ヘッドライト ハロゲン(2灯)H7
フロント作業灯 ハロゲン(2灯)H11
リア作業灯 ハロゲン(2灯)H11
サイドファインダー灯 LED(2灯)
ツリーライン作業灯 オプション
サーチライト
リア補助灯 400Wに標準装備 LED(2灯)
キャビン
  400 / 400Park |400 W
安全基準・規格 ROPS
運転席 サスペンション付
ウインドシールド、リアガラス、左右ドアガラス ヒーター付
サイドミラー ヒーター付
フロントヒーターワイパー クーラント循環式
オプション
  400 / 400Park 400 W
油圧式サイドフラップ オプション
フロント作業機用油圧装置 オプション
LED ライティングパッケージ オプション
ソリッドタイヤ オプション
マグナムスプロケット 日本仕様は標準装備
作動油プレヒーター オプション
トレーラーヒッチ オプション
ギャラリー オプション
リアカメラ オプション 標準
4点式シートベルト オプション 標準
ウィンチ装置
  400W
ワイヤロープ 最大張力 無段変速 40 kN
ワイヤロープ 直径 11 mm
ワイヤロープ 全長 1,050 m
ワイヤロープ 有効使用長 1,000 m
ワイヤロープ 破断荷重 130 kN
消費出力    張力40kN使用時 110 kW
重量(ワイヤロープ含む) 1,900 kg
重量
  400/ 400Park 400W
車両重量(※2)
コンビネーション履帯付
8,045 kg 10,040 kg
車両重量(※2)
スチール履帯付
8,645 kg 10,670 kg
最大許容荷重 11,800 kg 12,200 kg
荷台許容荷重 1,500 kg 2,500 kg

(※2)正味重量は、使用する資材により異なることがございます。

寸法
    400/ 400Park / 400W
全幅 履帯除く 2,500 mm
履帯付 4,206 mm
サイドフィニッシャー付 5,500 mm
油圧サイドフラップ付 6,400 mm
ブレード ウイングブレード「開」 5,260 mm
ウイングブレード「閉」 4,420 mm
高さ 1,000 mm
全高   2,830 mm
ウインチ搭載時 3,280 mm
ウインチブーム格納時 3,250 mm
最低地上高 350 mm
全長 前後作業機含む 9,010 mm
前後作業機、トラックセッター含む 10,310 mm
荷台 全長 2,120 mm
全幅 1,920 mm
格納庫
推奨寸法
長さ 11,000 mm
6,000 mm
高さ 3,500 mm

画像

●主要諸元は予告なく変更される場合があります。
